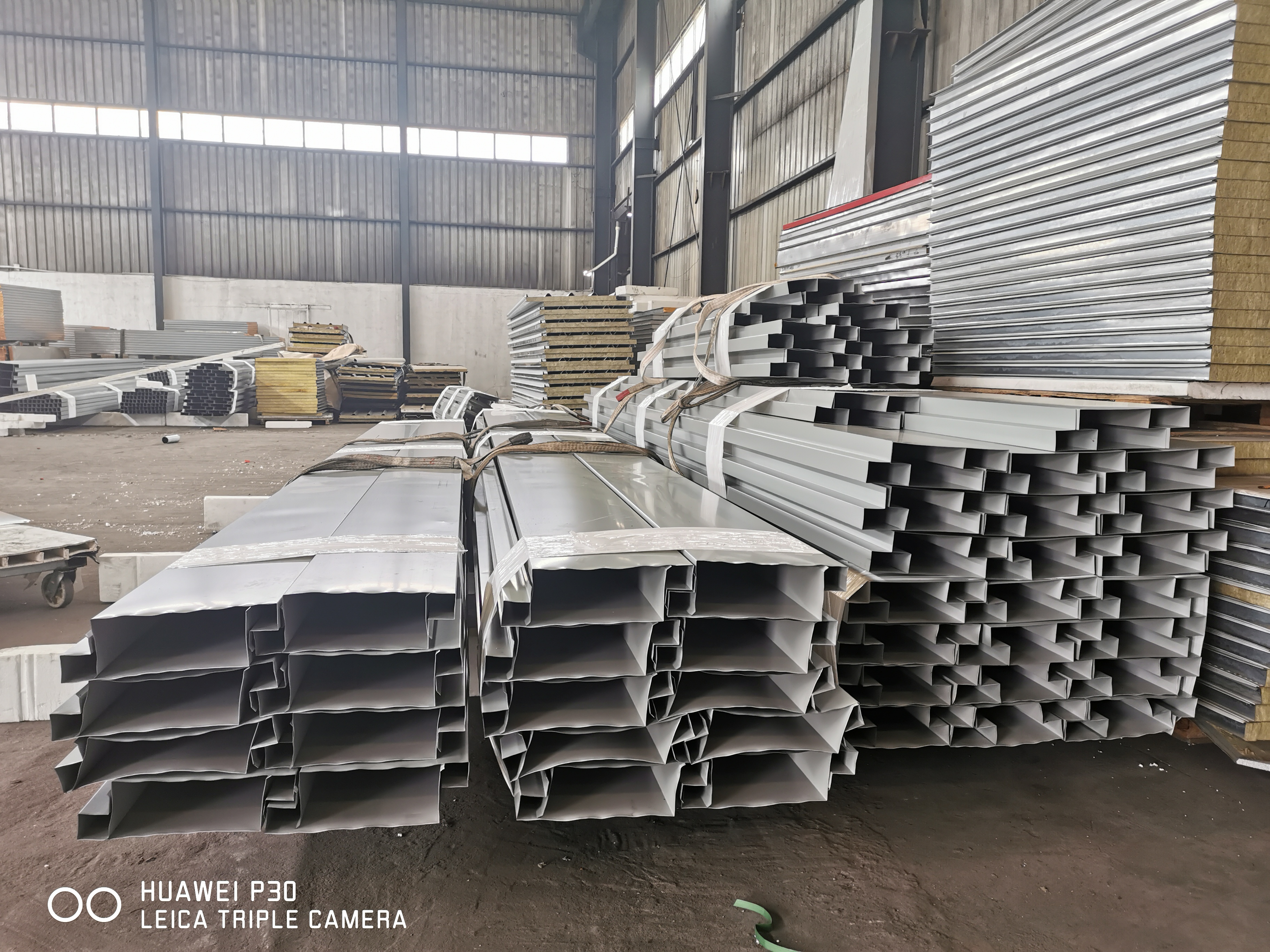

7米长彩钢包边
查看全部大图
钢结构配件-彩钢包边

全国服务热线:13802401198

产品详情





几种常见的钢结构包边--图文详解

瓦钢王者 2019-07-30 11:00

一、钢结构系统概述

二、几种典型的常用包边

1. 屋面系统(脊瓦、封檐、封稍、天沟)

2. 墙面系统(垂直包边、机制内角、外角、U形槽、墙面泛水、搭接缝)

3. 门窗系统

4. 其他(通风器、承重板、特殊版型)

1屋面系统包边——脊瓦

学名:屋脊盖板

位置:屋脊最高处,两屋面板搭接的地方。

作用:防止屋顶漏水。

定尺脊瓦

820型、840型、950型、980型、930型、1000型脊瓦

用于屋脊

厚度:0.4mm-0.6mm

长度:

820型:2米/块

840型:2米/块

950型: 0.985米/块

980型:1.007米/块

930型: 0.97米/块

1000型:1.02米/块

2屋面系统包边——封檐

学名:檐口收边

位置:屋面板靠近檐口处末端。

作用:1. 挡住复合板芯材;

2. 利于集中排水。

3屋面系统包边——封稍

学名:无

位置:山墙处屋面板与墙面板搭接处。

作用:1. 挡住复合板芯材;

2. 防止雨水从搭接缝渗入钢结构内部。

不定尺折弯件

封梢:用于山墙与屋面连接处,根据实际工程情况定尺寸

厚度:一般0.4-0.8mm

4屋面包边系统——天沟

天沟的分类:

按照位置分:1. 两跨连接处的天沟,

2. 屋檐处的天沟。

按照是否外露分:内天沟和外挂天沟

天沟的作用:排水。

4.1 两跨连接处的天沟,内天沟

4.2 屋檐处的天沟,内天沟

这种形式的屋面怎么排水?

4.3 屋檐处的外挂天沟

作用:便于集中排水,收集雨水重复利用。

5墙面系统包边——垂直包边

作用:

1. 装饰

2. 防水

5.1 机制内角、机制外角

用途:1. 小型板房的墙角

2. 屋面板与墙面板的接触缝隙

5.2 U形槽(机制U形槽、热板U形槽)

用途:1. 小型板墙面板的两端封头

2. 避免复合板与地面或砖墙接触的地方腐蚀。

3. 简易板房固定墙面板用。

不定尺折弯件

U型槽

按材料有:热板、镀锌板、不锈钢等

通常用于门口包边,热板可作油漆处理

定尺U型槽

用于窗口或门口,边部叠边防水好,更好防腐蚀。

长度:6米

厚度:0.4

规格:50mm,75mm,100mm

6墙面系统包边——墙面泛水

位置:有砖墙的工程,砖墙与墙面板连接处。

用途:防水

7横向铺板的竖向搭接缝

位置:墙面板横装时,两块横装板对接的地方。

作用:防水,装饰!

常用于幕墙保温板、横装板(1000型及隐藏式聚氨酯板)

横装板工程实例

7.1 门窗系统包边----简易包边

7.2 门窗系统包边----窗户包边(立体效果)

窗口左、右、下包边(俯视图)

8承重板附件——封头板
